1.墻體隱蔽式同層排水系統

衛生潔具的布置在同一側墻面或相鄰墻面上；墻體內設置隱蔽式支架；衛生潔具固定在隱蔽式支架上；坐便器沖洗水箱采用隱蔽式?jīng)_洗水箱；坐便器采用懸掛式(或稱掛壁式) ；排水管采用高密度聚乙烯(HDPE)管，熱熔和電熔連接；排水立管采用蘇維脫單立管排水系統，立管敷設在管道井內；排水橫管充滿度控制在0.5 以內，坐便器排水管徑為dn90mm；衛生器具與支架固定處，支架與樓板固定處均采取防噪聲傳遞措施。

2.排水集水器同層排水系統

排水集水器，衛生器具排水管的橫管部分和集水器排水管均在樓板架空層內敷設，排水立管敷設在管道井內，一般采用螺旋PVC-U 塑料管；排水集水器材質為透明PVC-U，多段組合而成，但*多為7段；排水集水器的每段可連接一個衛生器具排水管，不得在一段內連接兩個衛生器具的排水管，在集水器的每段上方設置檢查口；衛生器具排水管與排水集水器連接部位設置U型存水彎；衛生器具排水管與排水集水器的連接采用管頂平接方式，形成跌水，防止倒流；集水器斷面可為蛋形、橢圓形或圓形；集水器設有坡度，以利排水，并與樓板固定。

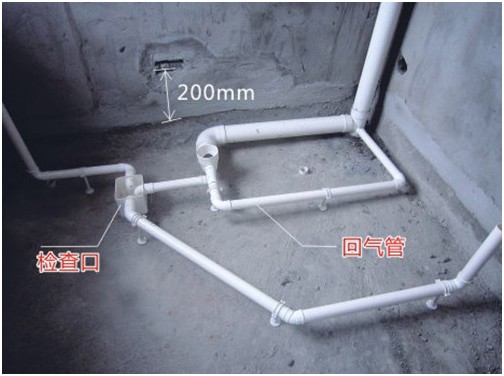

3.國內常用同層排水系統

采用常規管件，管件不需特制；管材可為PVC-U、柔性排水鑄鐵管等；設計方法，管道布置，管材選用等均可按常規做法；樓板處理有兩種方法，即地面局部提高法和降板法，降板法采用較多；國內為該系統開發出有水封裝置的同層排水集水器可供使用。

同層排水系統適用范圍

同層排水系統主要適用于居住衛生間。其它民用建筑也可參照使用。
