雨水收集系統是一種新型的多目標綜合性技術，是實現節水、減少污染和改善生態環境的重要措施。在國家提倡綠色建筑的形式下，國內許多大型綠色建筑中都將雨水回收利用作為一項節能指標，所以在施工中必須掌握好的雨水回收利用系統的施工工藝，更好地服務綠色建筑。

詳細闡述雨水收集系統的原理、系統組成和其在現代綠色建筑的應用。并詳細介紹了雨水回收利用系統的技術要求，及其運營管理中的注意事項等。雨水回收利用是節能、綠色一項綜合性技術。

雨水回收綜合利用系統是將路面、屋面、綠地雨水通過雨水收集系統匯集到初期雨水棄流井，通過雨水初期棄流裝置對收集的雨水進行初步過濾，過濾產生的垃圾可以自動排放掉。初期棄流完成后，較潔凈的雨水進入pp模塊一體化內構筑物，經過pp模塊一體化處理過濾，處理后的水質符合雨水回用的水質標準后，將水儲存到蓄水池，再利用供水設備和供水管網供給小區綠化、景觀噴泉、地面沖洗等。本文針對某工程雨水回收綜合利用系統的原理、施工要求和后期運營管理進行闡述，以便同行們進行探討和借鑒。

1、雨水回收綜合利用系統原理

雨水回收綜合利用系統是利用小區雨水管網收集雨水進入初期棄流裝置，經雨水棄流裝置進行初步過濾后，進入pp模塊一體化雨水收集池，經過PP模塊一體化構筑物過濾、沉淀，達到雨水回收利用要求的水質，經過供水設備和供水管網，供給小區內綠化、景觀噴泉和地面沖洗使用。

雨水初期棄流裝置的作用是完全降雨初期雜質較多雨水的自動排放和預過濾。該裝置內置過濾裝置在棄流完畢開始收集時，對收集的雨水進行初步過濾，過濾產生的垃圾可以自動排放掉。

PP模塊一體化構筑物的儲水池骨架采用PP模塊組合，每塊單體尺寸為1000*500*400mm，承載能力＞0.445N/mm2，層間采用連接桿進行鏈接，列間采用連接卡進行連接，過濾系統采用濾板微孔過濾形式，過濾只依靠液面靜壓力完成，處理后的水質符合雨水回用的水質標準。雨水處理后加壓給水泵根據實際回用水量確定，并設排污泵，且間斷排泥，濾板沖洗泵與雨水回用水泵共用。

2、雨水回收利用系統組成

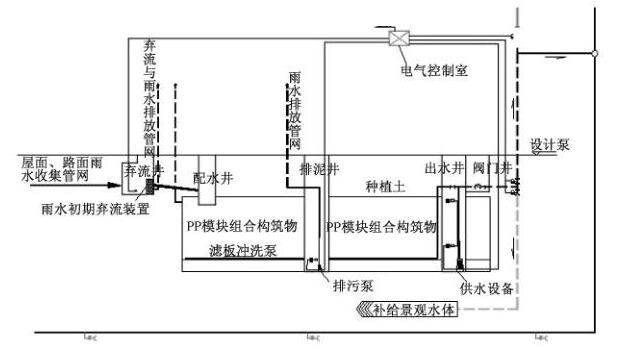

2.1雨水回收利用系統流程（見圖1）

圖1雨水回收利用系統流程

2.2雨水初期棄流裝置

雨水在經過屋面或地面匯集后，受路面污染影響，使得初期雨水徑流中含有大量的污染物。其中COD-cr、懸浮物含量甚至超過污水，無法回收利用，若直接排入雨水排水系統，會嚴重影響環境水質。通過采用初期雨水分散控制，在源頭設置棄流裝置，對初期雨水就地初期處理，可*大化消減污染負荷。

將棄流雨水就地處理，進入管網的雨水為初期潔凈雨水。減少進入管網的雨水棄流量，減少調蓄水池容積，同時富余雨水可有效回補地下水，改善地下水資源。由于減少了初期棄流量，減少了污水處理量，可減輕污水處理廠雨水處理量。

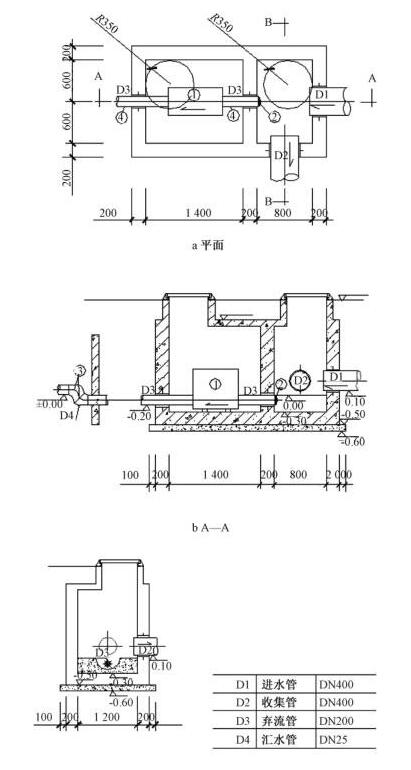

作為雨水收集的源頭，采用的雨水口和雨水經均為環保型產品，內待截污框和雨水箅子。能有效的攔截雨水中大顆粒雜質，避免日后使用時的管道堵塞。且日后清理只需將提籃提出將雜物倒出即可。井體側壁開孔，配己級配能有效地將雨水補充給植被及地下水。通過截污棄流后的雨水可直接進入雨水收集水池，簡化雨水處理的工藝。雨水初期棄流裝置的平面圖和剖面如圖2所示。

圖2雨水初期棄流裝置

2.3 pp模塊組合構筑物構造

PP模塊組合構筑物是由配水井、排泥井、出水井和pp模塊骨架組成。雨水經過初期棄流裝置后直接流入配水井，再進入PP模塊骨架，經雨水濾板，泥沙收集到排泥井，水經過砂石濾料層，通過出水井井筒微孔，收集在出水井內，經過供水設備和供水管網，供給小區內綠化、景觀噴泉和地面沖洗使用。

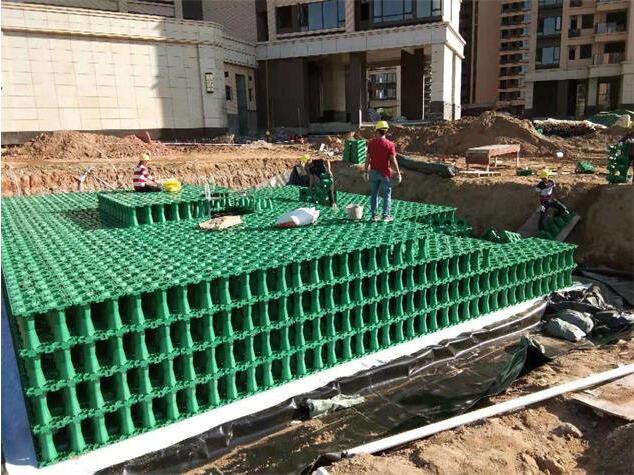

圖3雨水收集項目PP模塊構造

PP模塊構筑物采用聚丙烯塑料單元模塊組合，在水池周圍包裹防滲土工布，形成地下貯水池。由于表面光滑，不滋生藻類，可使儲存的水體水質保持較長時間穩定。再有模塊式的組合，可使雨水集蓄池極大的適應場地的限制，組成各種形狀，同時具有安裝方便，承載力大，可拆除遷移至其他區域繼續使永等優點。

用于收集雨水的儲存裝置，采用成品裝配式PP方塊組合而成。在水池底部結合雨水過濾板，雨水通過重力即可實現過濾，在濾板層下設置級配礫石取水層回用泵設置在取水井內，回用是開啟水泵，實現過濾同時回用雨水。

塑料模塊組合的水池安裝方便，承載力大。同時內壁粗糙度為0.009，比混凝土內壁光滑，內部結構不易附著雜質，更有利與保證水質穩定。水池上方可作為綠地，種植花草和樹木等，起到美化環境的作用。

2.4雨水利用自動化控制及回用

整套雨水利用系統采用自動控制。初期雨水棄流裝置采用自控式雨水棄流裝置，設置棄流量及復位時間，自動棄流雨水。雨水集蓄設置高低液位控制器，同時與清水池液位控制 器聯動，自動控制消毒提升泵的開啟和關閉，清水池綠化泵業采用自動控制設計，根據管網水壓，自動調節。

3、雨水回收利用系統施工要求

雨水回收利用系統的構筑物均建在地面下，由于其特殊性，由土建工序和安裝工序組成?，F重點針對濾板施工要求進行闡述，濾板施工質量的好壞，決定了雨水回收的水質，在施工時應注意以下幾點。

（1）根據設計圖紙，濾板的鋪裝從基準點開始，以基準線為基準，按設計樣式鋪裝。 （2）鋪裝微孔板時，不得站在找平層上作業。 （3）濾板必須平整輕放在找平層上，手按住板表面，用1kg的橡皮錘或用4磅鐵錘錘木墊板敲擊磚中間1/3面積處，使板與找平層錘實，以免發生空鼓。 （4）板與板之間為自然縫，落板必須貼近已鋪好的板垂直落下，不能推板，造成積砂現象。 （5）板與板之間鄰近接觸面角必須在同一平面，每行鋪裝必須用水平尺結合標高線進行找平，誤差必須＜1mm。 （6）如遇到切板現象，必須將板進行彈線切割，如遇到連續切割板的想象，必須保證切邊在一條直線，偏差＜2mm。 （7）鋪裝濾板面整體要求必須平整一致，同時坡向要根據現場利于排水面而調整。 （8）遇到出水井或者排泥井時，應結合施工圖紙根據現場的具體位置做調整。 （9）每班次收工時應做收邊處理，以防止邊緣板松動。 （10）施工完成后，養護24h后，將已鋪裝好的濾板用填縫砂填縫，填縫時應務必將板縫填滿，同時將遺留在濾板表面上的余砂清理干凈。

4、運營管理中的注意事項

（1）水池上方應盡量避免大型載重卡車停留或經過，避免人為損壞。 （2）每個雨季前至少進行一次產品維護，檢查水泵是否運行正常。 （3）每個雨季前至少進行一次反沖洗，水由出水井通過穿孔滲透管反向進入水池，沖洗濾板表面附著雜質，由排泥泵將反沖洗的水排出。 （4）排泥泵至少需1年開啟1次，將排泥井內的污泥排出，防止污泥沉淀過多影響水質。 （5）如果在運行中遇到其他問題，及時與供應廠家聯系。

5、雨水綜合利用系統與中水處理的區別

雨水綜合利用系統是利用經過簡單物理處理方法，過濾，達到景觀、沖洗的水質標準。中水處理的方法有生物處理法、物理化學處理法膜處理3種，中水水源的主要污染物是有機物，目前大多數以生物處理為主處理方法，在工藝流程中消毒滅菌工藝必不可少，一般采用含氯消毒劑進行消毒。兩者利用的原理一致，只不過在工藝流程上存在一定差異。

結語

雨水回收利用是一種新型的多目標綜合性技術，是實現節水、減少污染和改善生態環境的重要措施。在國家提倡綠色建筑的形式下，國內許多大型綠色建筑中都將雨水回收利用作為一項節能指標，所以在施工中必須掌握好的雨水回收利用系統的施工工藝，更好地服務綠色建筑。
