雨水回收利用不僅有利于減少暴雨徑流量，消減雨季防洪壓力，而且對提高水資源利用率，緩解城市供水壓力有著顯著作用。本文以節約水資源、減少雨水污染為出發點，介紹了某市醫院的雨水回收利用設計，以期緩解該市用水量的供求矛盾，以供類似項目參考。

一、工程概況

某市醫院項目為醫療建筑，所在地屬于暖溫帶半濕潤季風氣候，氣候溫和，雨量適中。醫院總建筑面積約為20萬m2，主要建筑由1棟高層住院樓、2棟多層的醫技樓和門診樓組成。本項目綠化面積較大，設有大型公共綠化廣場，人工景觀水體以及大面積透水裝鋪地面，為了節約用水，保護生態環境，項目采用了雨水回收的技術措施，以合理的投資運營造優美舒適的環境，實現綠色建筑的可持續發展。

二、雨水回收利用系統設計

2.1雨水回收的范圍與用途

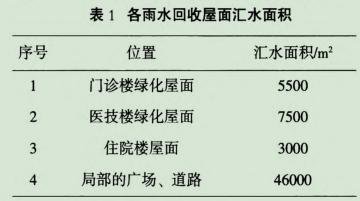

本項目主要收集屋面雨水和局部路面雨水，經初期棄流后水質較好的雨水匯入收集池，再經一體化設備處理后補給供園區內綠化澆灌、道路噴灑等生活雜用水。各部門匯水面面積詳見表1。

2.2雨水回收的系統設計

2.2.1工藝流程

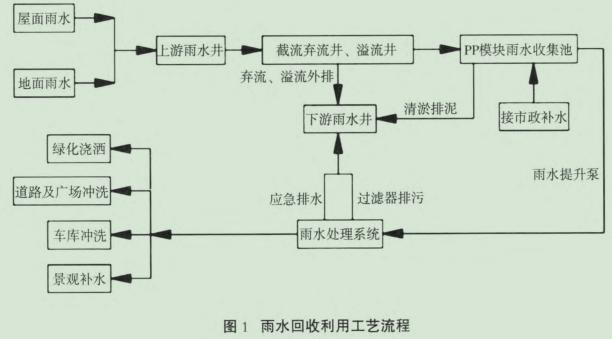

屋面雨水經過雨水斗收集后匯入盲管，再經雨水收集管道與地面雨水一起收集至上游雨水井，通過初期棄流后，收集于場地東北角的PP模塊雨水收集池。在此過程中棄流或超出設計流量的雨水則直接入下游雨水井，外排進入市政雨水管網。當雨水回用時，收集池內的雨水通過提升泵至雨水處理設備間進行過濾、消毒、達到處理后水質及雜用水質標準的雨水接入回用管，用于綠化澆曬、道路沖洗、車庫沖洗及景觀補水，當雨水收集池水量不足時，采用市政水源補給。系統工藝流程圖詳見圖1.

2.2.2棄流設計

降雨初期雨水溶解了空氣中的大量酸性氣體，降落地面后又由于沖刷屋面、路面等，使得前期雨水中污染物較多，為了回收更好水質的雨水，同時減少水處理成本，通常采用初期雨水棄流裝置。本項目初期雨水棄流流量選擇4mm，棄流系統采用重力棄流裝置。該裝置分為兩個井，**個井為節流溢流井，對雨水起到攔截收集、溢流分流的作用，并且井內安裝了截污裝置，用于攔截降雨過程中的樹葉、紙屑等大直徑雜質。第二個井為棄流井，主要用于棄流初期降雨中的泥沙。本項目上游雨水井中的雨水通過DN300進水管進入溢流井和棄流井，一部分雨水通過DN65排水管棄流，而多余的雨水直接從溢流井的DN300排至下游雨水井中，再接市政雨水管。

2.2.3雨水儲蓄與處理系統

本工程雨水收集池位于場地東北角，雨水收集池采用PP模塊組合水池。PP模塊水池外側包裹防水包裹物，整個水池呈現封閉環境中，內部盛裝雨水與外部環境隔絕。另外，在PP模塊雨水收集池鋼筋混凝土地板中心線上設置一條排泥溝槽，用于對底部的泥沙進行收集匯流，并通過排泥系統向外排泥，從而有效防止PP模塊蓄水池因長期積泥導致雨水水質變差而影響蓄水效果。
